我有一台在2017年算是高規格的17吋電競筆電,Intel i7 CPU、GTX 1070 顯卡,比較特別的是螢幕是4K的,這台在多年的摧殘之後已經有幾個按鍵無作用,玩遊戲也頻頻當機,只好另外買了一台電競筆電取代之。
丟棄之前把一些重要零件拆了,如果之後有其他用途可以省下一筆錢。拆下的螢幕面板打算做成筆電的外接螢幕,最好是免外接電源的Thunderblot一線通外接螢幕。
在面板的背面可以查到型號爲B173ZAN01.0
網上查到的資訊如下:
Brand: AUO
Size: 17.3
Dimension: 15.75 x 9.25
Resolution: UHD
Pixels: 3840 x 2160
Type: LED
Backlight Lamp: DIODE
Pin Conncetion: 40 Pins
Side: Bottom Left
Finish: Matte/Glossy write in checkout note. Avoid RMA Fees.
Condition: NEW
Commodity: Non Touch Screen
Technology: IPS 4K, Non Touch
Category: 4K Laptop Screens
Dead Pixel Policy: In Accordance with ISO 13406-2 norm.
Source: Factory Direct
Packaging: Fragile Customized Package
Compatibility: 101% OEM Compatible
改裝成外接螢幕需要一個驅動控制版 ,淘寶上的產品會比較新款且便宜,重點是便宜,否則跟直接買一台外接螢幕有何不同。淘寶的驅動板樣式非常多,選購的時候注意連接頭的規格,別買錯,像我這台是eDP 40 pins 接頭。下單的時候淘寶賣家還提醒我少買了eDP連接線,所以整個完整的改裝配件需要:
- 一線通eDP 4K驅動板
- eDP連接線(連接面板到驅動板)
- 驅動板按鈕&連接線
- 螢幕外殼
下單之後大約一個禮拜寄到了,包裝的非常好,但是泡泡袋有一股很濃的味道,很像藍染或是塑化劑的味道。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiQAFnuoZdtbqOI32gB_wHVzgy8iWy98pUkAMf0s8K-2NrmLu_csbGyEK-oYXfbktWIrR75yAjiAONmzhAzwR5q9kmZlijLCaD4NPoe9D88zN3YzRqb0Gqz1l-Z2QeVkQuxu164lwxOTgY-KUSXdDvGwKMgacIGtbxj0JDfuRZ_H16XRi7A0uR33nsM/s16000/20220620_113119.jpg) |
背板 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhxdcyChaN_QX11wn53qYoPNtKWRKMYrZNobzBNQ8Ku-_fZ9DyZUvkV-9lTyPf1ZptlbAhiyMf8CI0gw1iRSme36IkEnaZ3l8s_SpbIwT_vYFUtwikYF8uX2yy_2usRHapBwuHJlWgoC7v-4__5PpkH90_i71pciKAafUwov442arieVjg8u-MYRFU4/s16000/20220620_113135.jpg) |
面板外框 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjCbwC2IVSBTsBIsYO-U9dMsC3gW1KS5-o9ZyN7pfjo7Au3loa2dK8N1kSCygUlofrNRdXNzszo9Z114ndKmUTeHfiLOLdQbL4UyBiPHj2xyM88YGcywGHFCGSNVTmdqhoH4qrlNmuxjL7m4jshNWBNEKo0IAQ2YYKx8ledEsBKH-DrHw5HZlEdaB8X/s16000/20220620_113239.jpg) |
附贈一包特規螺絲 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgwMLqc1Jz4fi4XtIUMsucr7VPWJFcq_EtQiFUgn1l2K_YP86qGsTz7pctAxzEayjEsLTLIpVe0DzaxNv4y9RsFwUmMjEq6Kmsfd1aCzcm4M-a_CVnJCwag-oJKf37oEFhIdEYAOXf9qm9Ey1uTkfzOVtIYYmrqq6xHXiMCNS-hCW0_tmwJUhNfbJD5/s16000/20220620_113245.jpg) |
控制按鈕 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiReldHAy6OhPmVdYNQ3PkbcbT9BZXiCl343qQrlRE7iL3LRNGczaD0UwhUO02ka3txB6b3JN_KSAlqXduXpKQ-PVN0WijD5JX_dsapUlr9fDer3NIs2ztERBrFI4LMC1KAjyHsKs-ukDI0ZgkKH3qP8gzzIajFGuEEO5AY-jAHGA2BqMJspfFe9IRe/s16000/20220620_113301.jpg) |
MStar晨星MST98A1Q1驅動板,已經接上eDP連接線和控制按鈕 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiLZDX8ByZlt0nykqlWAZ6wVw1P7Xee_PhHA6tYwXh3SYaXC1vwHBHwkoAPDg9eQxtoaGishISCXQB_BL6fQI5ElCydkELN6hkQvdSwNuVYGTybSoGxzVezPlfUp392IWejN3ZsCQQWXzYDLOSYTf1d6ufs2H7VztfGML4i_jYOiceQdnEJActz94oB/s16000/20220620_113305.jpg) |

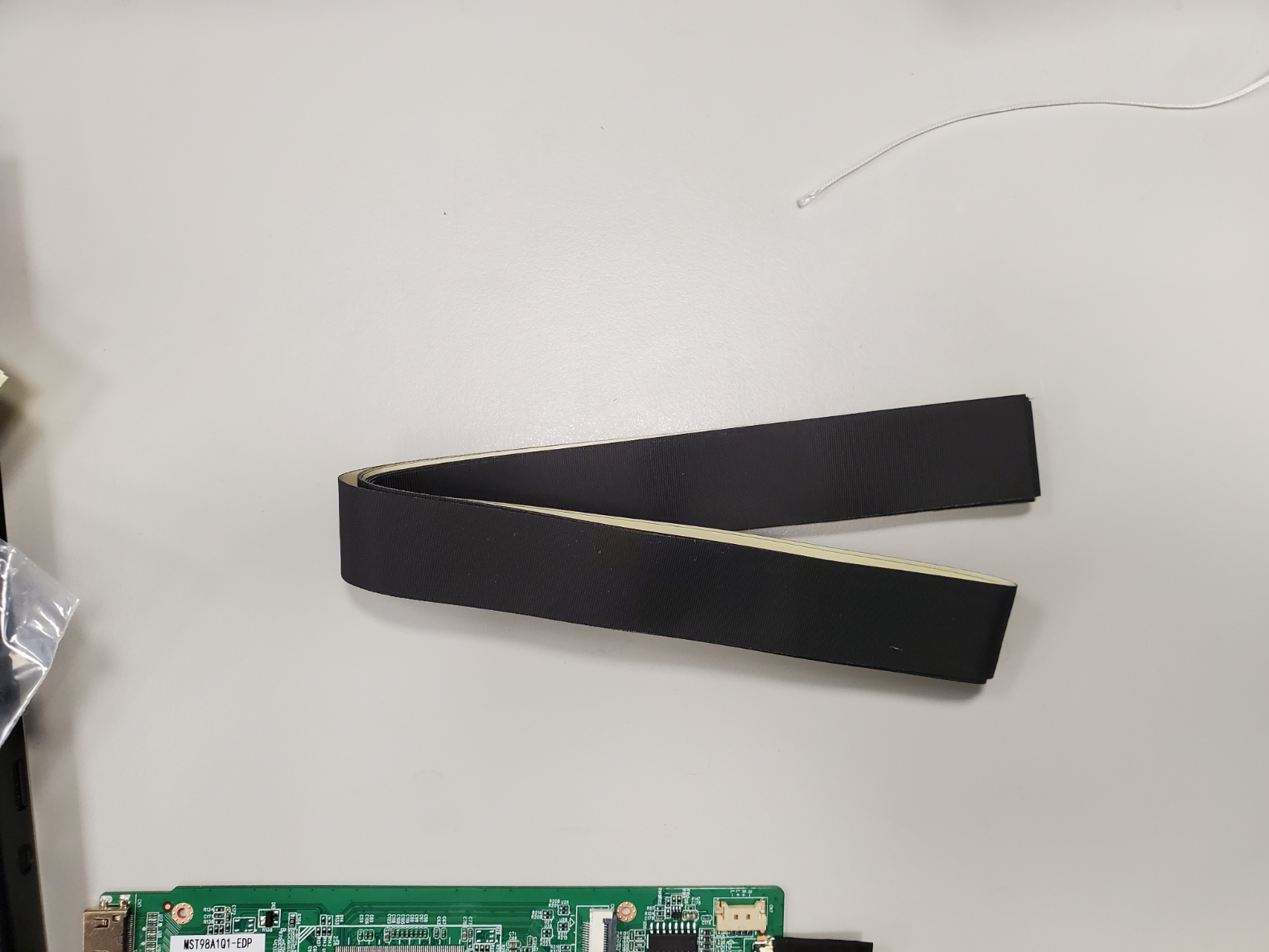

附贈的貼布 |
裝上外殼之前先把線都接好,順便測試一下連接到電腦之後能不能正常顯示,免得有問題又必須再拆一次。
由於外框剛好緊貼著面板,所以螢幕上面的兩支耳朵必須鋸掉才裝的下去。
撕下外框的雙面膠隔離層,貼上面板並用螺絲鎖上驅動板和按鍵,外殼上有孔洞直接對準就可以,非常方便。
然後把線避開螺絲孔,用附贈的貼布貼妥。闔上外殼再鎖上外框四邊的螺絲。
接上筆電變成延伸的第二螢幕,一開始怎麼接都沒反映,猜想是不是線的問題,特別去買一條Type-C線,店員告訴我這條線有人當場測試過連接外接隨身螢幕沒問題,果然我買來接上之後也正常顯示了。店員告訴我選擇的時候要選擇有標示100W、10Gbps和4K的線。
